Підключення та монтаж світлодіодної стрічки

Монтаж, також, як і підключення світлодіодної стрічки – нескладний процес, просто його потрібно робити правильно. У 90% випадків причиною виходу з ладу led підсвічування стає саме неправильний монтаж. Є 2 варіанти: доручити роботи по підключенню фахівцям(електрика). І другий варіант, монтувати підсвічування самому. Якщо Ви вирішили монтувати світлодіодну стрічку самостійно, прийміть кілька порад, виконувати які дуже важливо для Вашого ж блага – так Ви заощадите час і вкладені кошти - не зіпсуєте пристрій.

Порада №1

Монтувати (наклеювати) світлодіодну стрічку бажано на тепловідвід, спеціальний профіль з алюмінію. Ніяка інша поверхня зразок шпалер, гіпсокартону, пластикових коробів, скла і т. п. не підходить. Винятком є тільки малопотужна LED стрічка 3528 60д/м без вологозахисту. В принципі стрічку без вологозахисту можна монтувати на будь-яку металеву поверхню, але це скорочує ресурс роботи стрічки. Будь-яка стрічка з вологозахистом обов'язково повинна кріпитися на тепловідвід, профіль.

Для чого це потрібно?

Кожен світлодіод в процесі своєї роботи досить сильно нагрівається. Якщо це не відводити тепло, діод перегріється і почне швидко деградувати, тьмяніти. У результаті яскравість світлодіодного освітлення значно зменшиться за нетривалий проміжок часу, до тих пір, поки стрічка зовсім не вийде з ладу. Найбільш відчутний цей процес для стрічки з вологозахисним складом, який перешкоджає теплообміну. Продовжити життя стрічці допоможе спеціальний профіль, саме він забирає надлишкове тепло, яке виділяють діоди, і розсіює його в навколишній простір. У цьому випадку led стрічка працює в нормальному для себе тепловому режимі. Бажано так само використовувати алюмінієвий профіль , а не залізний з покриттям, т. к. в алюмінію теплопровідність набагато вище.

Порада №2

Довжина послідовно з'єднаних відрізків світлодіодної стрічки не була більше 5 метрів. Як ви думаєте, чому led стрічка випускається відрізками по 5 метрів? Явно не з метою ускладнити Вам роботу по підключенню. Led стрічка має певну товщину(перетин) струмопровідних ліній на платі і чим довша смужка, тим менше на останні метри надходить вольтаж і це видно візуально. Останній метр горить трохи менш яскраво. Тому виробники визначили оптимальну довжину відрізків в 5 метрів, що не був помітний цей ефект. З'єднувати кінець одного шматка стрічки з початком іншого, якщо їх загальна довжина перевищує 5 метрів, не можна.

Виникає питання, як же підключити підсвічування, якщо потрібний відрізок довший допустимого? Для цього існує паралельне з'єднання. Кожен п'ятиметровий шматок світлодіодної стрічки підключається до джерела живлення окремо. Це потрібно враховувати на етапі проектування освітлення і закладки проводів.

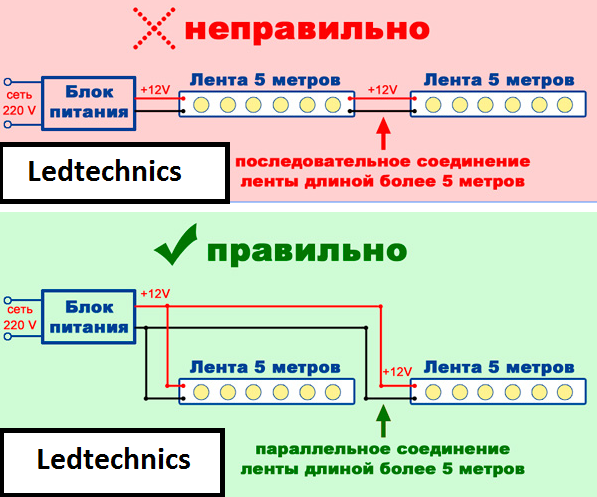

Для кращого розуміння ми намалювали для Вас принципову схему:

Порада №3

Джерело живлення для світлодіодного підсвічування повинен перевищувати потужність стрічки на 20%. Навіщо? Якщо взяти блок живлення такої ж потужності, як і споживач (в нашому випадку це стрічка), він буде працювати на граничному для себе режимі. А це не дуже добре впливає на термін служби виробу, адже ніхто і ніщо не може викладатися на повну» без наслідків. Коефіцієнт запасу існує якраз для того, щоб уберегти прилад від перевантаження. Ми рекомендуємо значення цього коефіцієнта = 1,2, тобто на 20% більше, ніж споживає стрічка.

Якщо у Вас виникли питання, на які не відповіла ця стаття, фахівці інтернет-магазин "LEDTechnics" нададуть повну інформацію про типах і нюанси монтажу світлодіодного освітлення. Телефонуйте!
