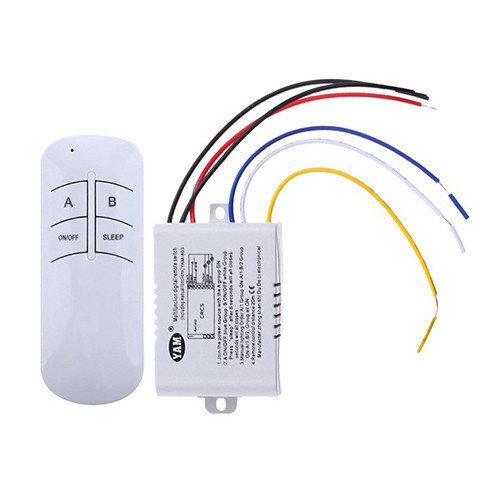

Бездротовий (дистанційний) радіовимикач LEDTech 220V з пультом на 2 канали.

Дистанційний вимикач дає змогу керувати освітленням у приміщенні на відстані за допомогою радіосигналу. Він складається з приймального блока та пульта дистанційного керування. Блок приймача з'єднується зі світловими приладами, а пульт дає змогу керувати блоком на відстані за допомогою радіосигналу. Вимикач має 2 сигнальні канали, що дає змогу керувати увімкненням різних світлових приладів на відстані за допомогою пульта. На кожен канал можна під'єднати один або кілька освітлювальних приладів і під'єднувати ці прилади окремо один від одного, у такий спосіб у Вас з'являється можливість регулювати рівень освітленості в приміщенні. Сигнали двох і більше вимикачів не перетинаються. Пристрій складається з розбірного пластикового корпусу. На задній кришці корпусу передбачені два отвори та два пази для монтажу.
Для використання двоканального бездротового вимикача потрібно визначити місце монтажу, виконати сам монтаж і можна розпочинати під'єднання. Схема під'єднання зображена піктограмою на передній частині пластикового корпусу та має такий вигляд:

Разберем схему:
Перший чорний дріт — це загальний провідник для обох каналів керування (А і B);
Другий чорний дріт — напруга живлення 220 В;
Червоний дріт — напруга живлення 220 В;
Білий дріт — канал B;
Синій дріт (може бути жовтим, коричневим тощо) — канал A;
Білий дріт зі зворотного боку — це виведення антени радіочастотного приймача.
Для керування пристроєм у комплекті йде радіочастотний пульт дистанційного керування з чотирма кнопками. Живлення пульта здійснюється від елемента живлення типорозміру L1028 23A 12v (є в комплекте). Пульт обладнаний чотирма кнопками: A, B, ON/OFF, SLEEP. Під час натискання на кнопку A вмикатиметься канал A. У разі повторного натискання на кнопку канал A вимкнеться. Під час натискання на кнопку B вмикатиметься канал B. У разі повторного натискання кнопки B, канал B вимкнеться. Під час натискання кнопки ON/OFF вмикатися і вимикатися обидва канали. Під час натискання кнопки SLEEP обидва канали вимикаються після 8 секунд затримки.
Живлення двоканального бездротового вимикача здійснюється від побутової мережі з напругою 220 В змінного струму. Максимальне навантаження 1000 Вт.
